Dejá de dibujar cocinas desde cero.
{cocinas} cocinas proyectadas en DXF, DWG y PDF, con despiece y modelos 3D, listas para tu próximo proyecto.
DXFDWGPDF3D SketchUp

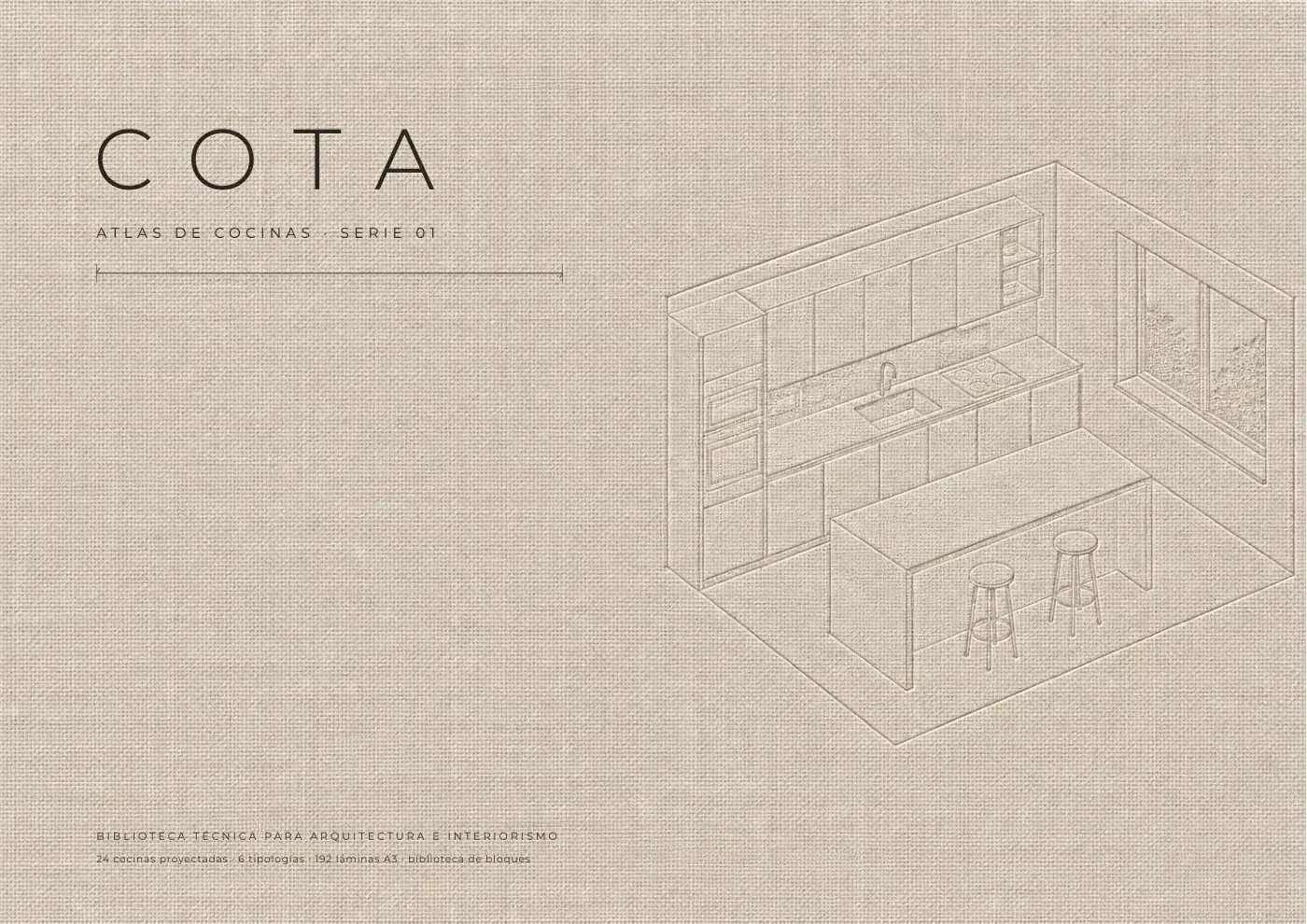

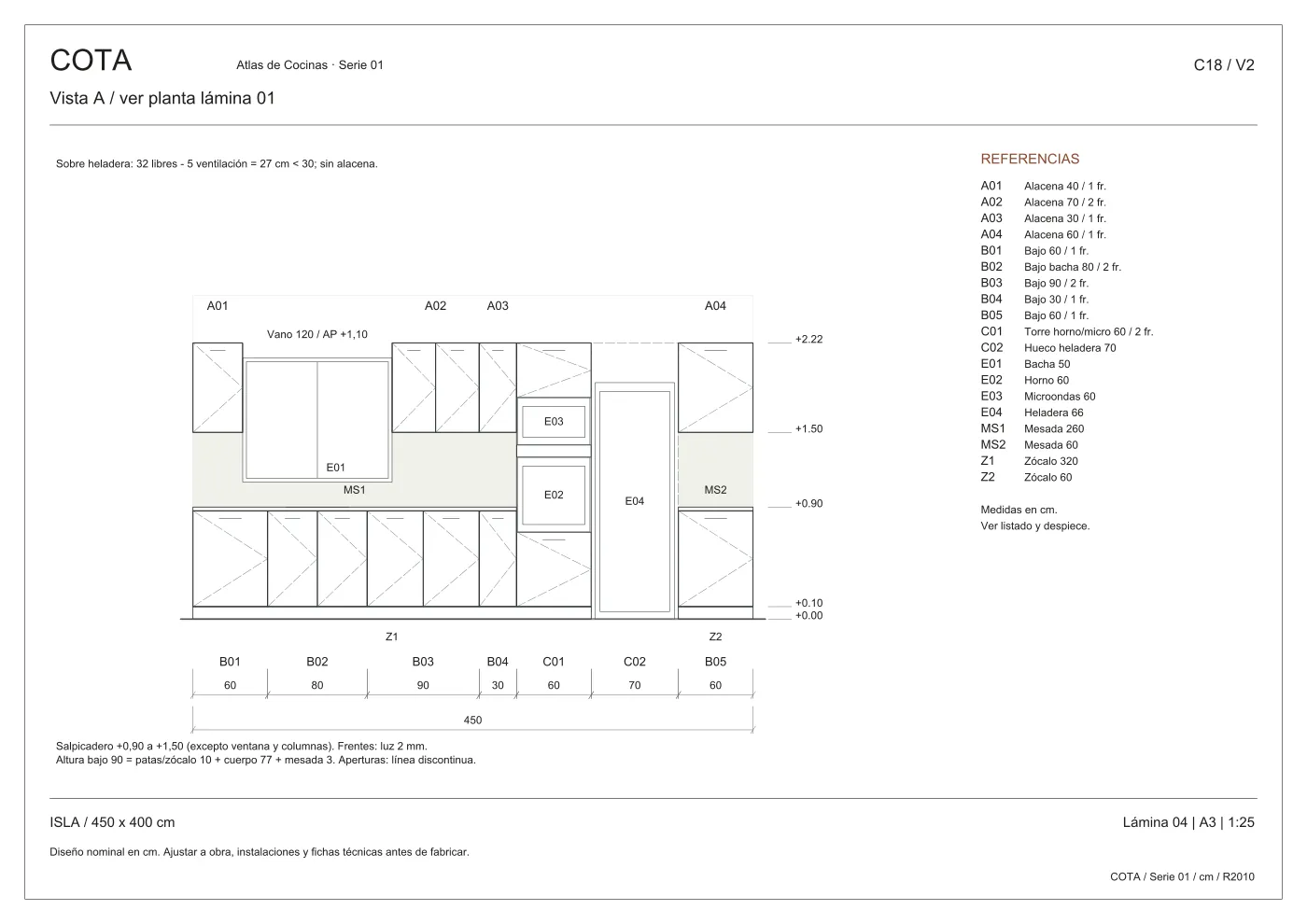

Páginas reales del Atlas · producto digital (PDF + CAD + 3D)
El problema
Lo que se repite en cada proyecto
- 01
Redibujás las mismas cocinas en cada proyecto.
Lineal, en L, en U: la planta de siempre, otra vez desde cero, en horas que nadie te paga.
- 02
Buscás medidas estándar en cinco PDFs distintos.
Cada fuente dice algo un poco diferente y terminás verificándolo todo a mano.
- 03
Bajás bloques de internet mal escalados y sin capas.
Llegan en otra unidad, con todo en la capa 0, y los limpiás antes de poder usarlos.
- 04
Tu cliente no entiende el plano técnico.
Le mostrás líneas y cotas, y lo que quiere ver es cómo le va a quedar la cocina.
- 05
Los errores de ergonomía aparecen en obra.
Un pasillo angosto o una bacha sin mesada de apoyo se descubren cuando ya está todo comprado.
Para estudios
Hecho para el trabajo de estudio.
COTA nace de una idea simple: que ningún profesional tenga que volver a dibujar desde cero lo que ya está resuelto. Plantas, alzados, cortes, despieces y modelos 3D listos para adaptar, así tu tiempo va al proyecto y no al dibujo repetido.
Ver qué incluye
Los números
Una biblioteca, no una plantilla suelta.
Proyectadas y listas para abrir en tu programa.

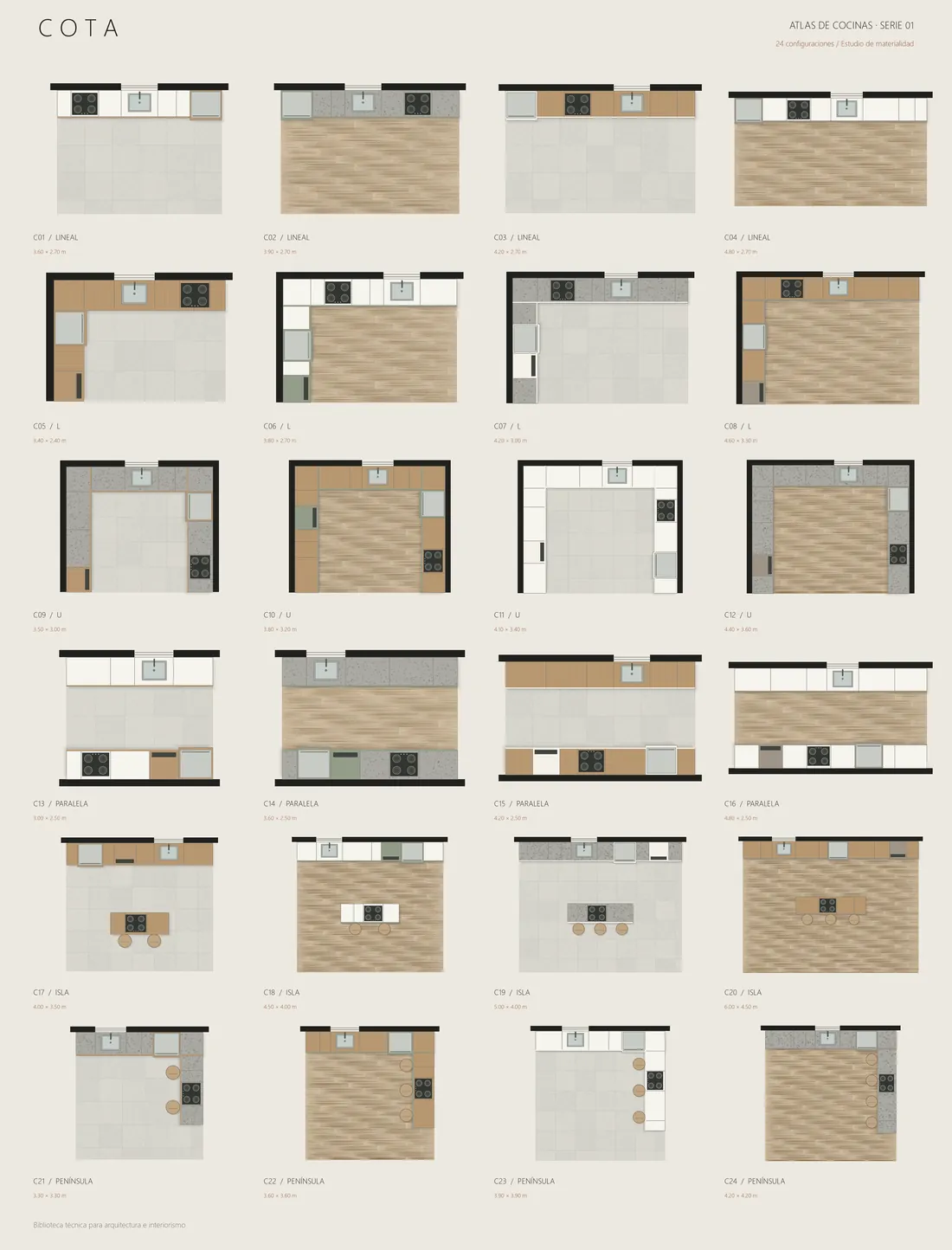

Plantas, alzados, cortes, axonometrías, detalles constructivos, despiece de tableros y listado de módulos.
Un modelo 3D por cocina para SketchUp, en .dae y .obj.
El producto por dentro
Cada cocina, trazo a trazo

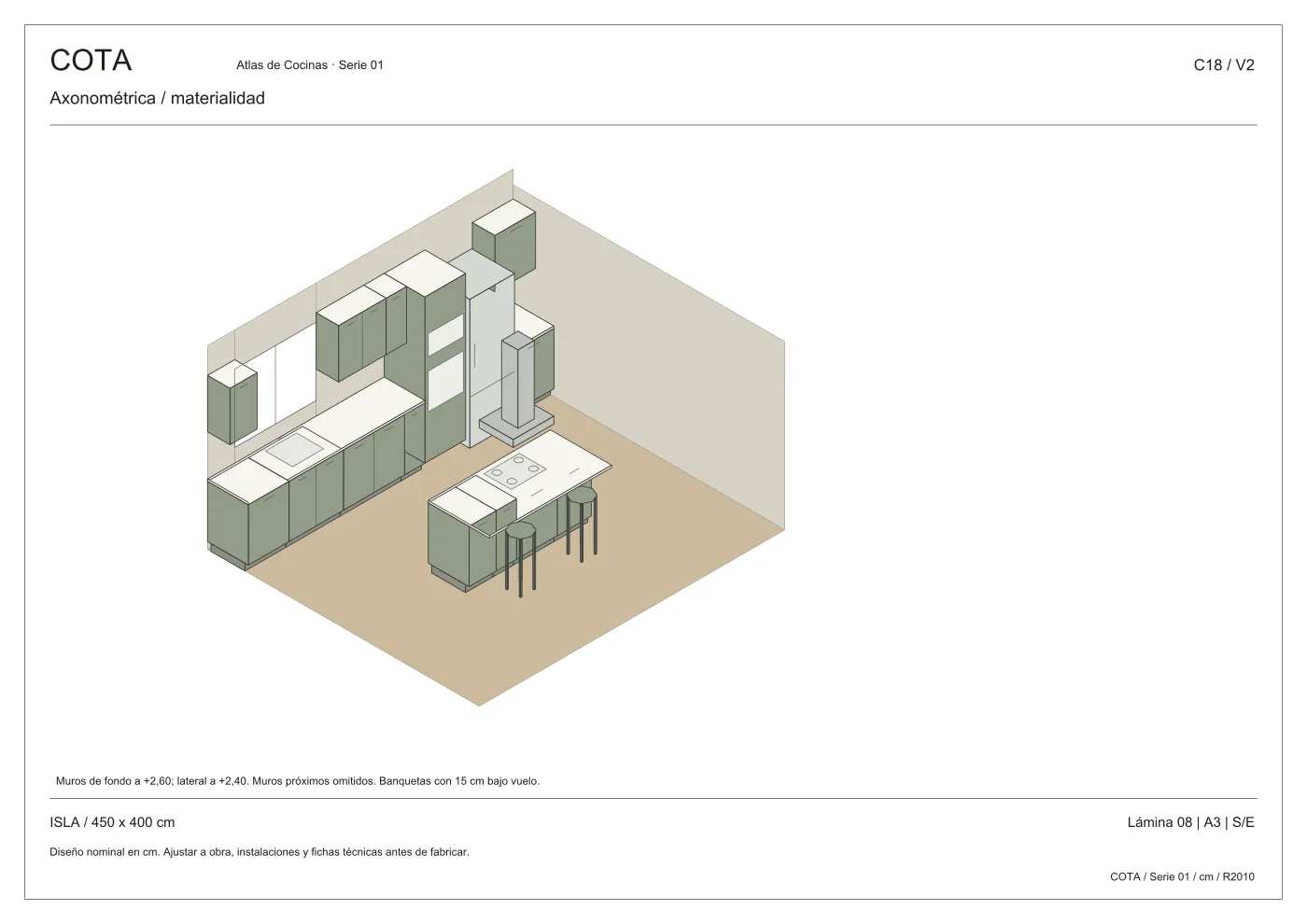

Bajá y mirá cómo se dibuja: primero los muros, después los muebles y los artefactos, al final las cotas.
Del técnico al color

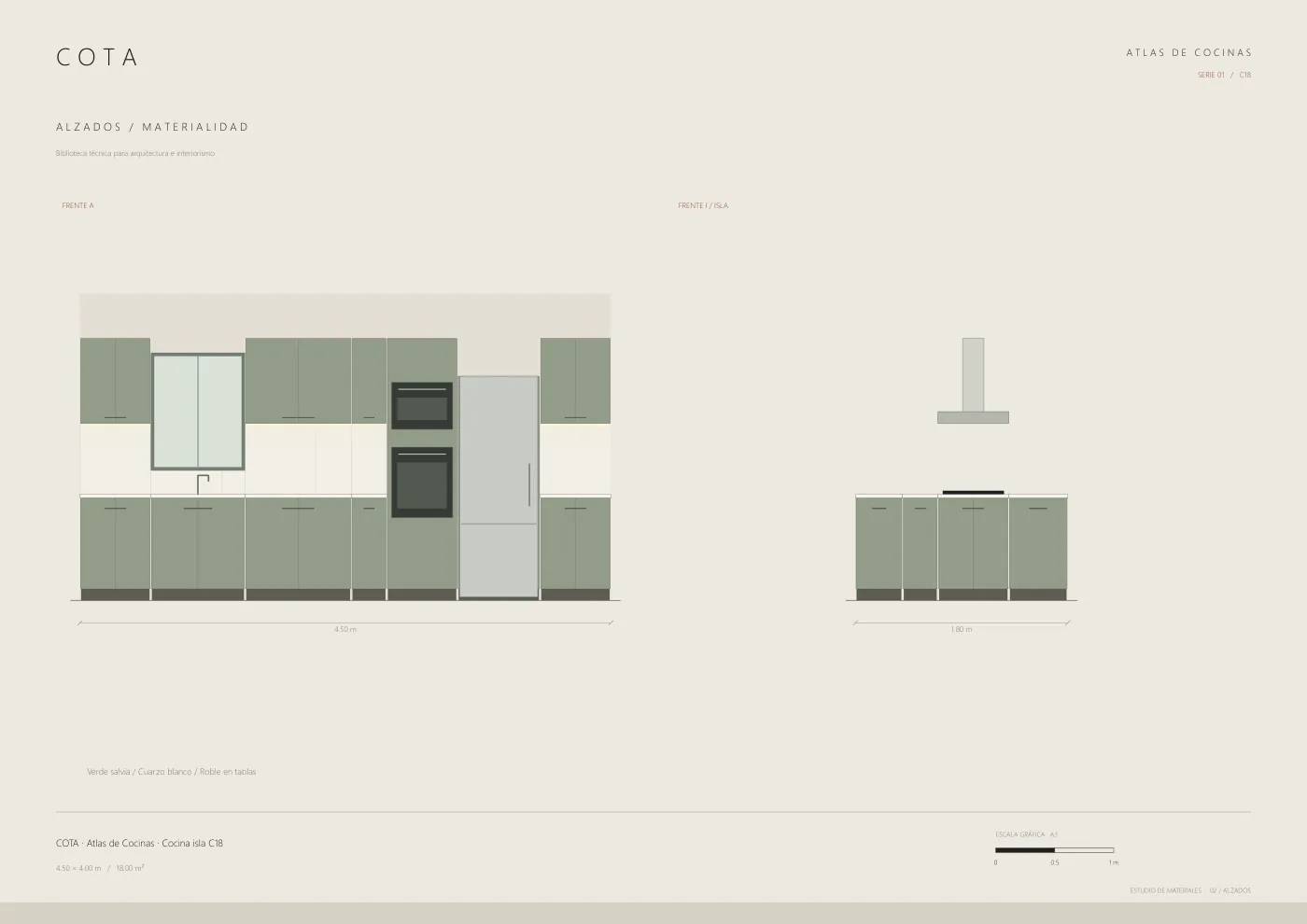

Del plano técnico al color
Arrastrá el divisor: la misma cocina, primero en línea y después con pisos, frentes y mesadas. Para mostrarle al cliente.
C02 · Lineal · 3,90 × 2,70 mMaterialidad ilustrativa
Probalo en 3D
Probalo en 3D
Armada con las mismas medidas de cada lámina. Girala y probá otra terminación para los frentes.
Medidas nominales
Muestra gratis
Probá una cocina antes de comprar
La C01 completa: 7 láminas en PDF + DXF, para abrir en tu programa.
Listo. Acá tenés la muestra:
Descargar COTA_Muestra_C01.zipCuando la pruebes, el Atlas completo está acá Ir a la oferta
Qué incluye
Todo lo que te llevás
Proyecto
{cocinas} cocinas proyectadas
{tipologias} tipologías en {tamanos} tamaños cada una.
Más de {laminas} láminas
Por cocina: planta de arquitectura y de equipamiento, zonas y circulaciones, alzados, cortes, axonometría en línea y a color, y detalles constructivos.
Fabricación
Despiece listo para el carpintero
Melamina de {melamina} mm, canto de {canto} mm, fondo de {fondo} mm, luz entre frentes de {luz} mm y zócalo retirado.
Listado de módulos y herrajes
Para presupuestar y pedir material sin volver a contar a mano.
Mesadas con calados
Planos de mesada con los calados de bacha y anafe.
3D y CAD
Modelo 3D de cada cocina
En .dae y .obj, para abrir en SketchUp.
Archivos DXF y DWG, más PDF
Para abrir en tu programa de dibujo.
Biblioteca de {equipos} equipos
En planta y alzado: hornos, anafes, campanas, heladeras, bachas, griferías, lavavajillas, vinotecas…
Capítulos
Medidas estándar
Con figura humana.
Materiales al detalle
Mesadas y frentes, con puesta en obra, ventajas e inconvenientes.

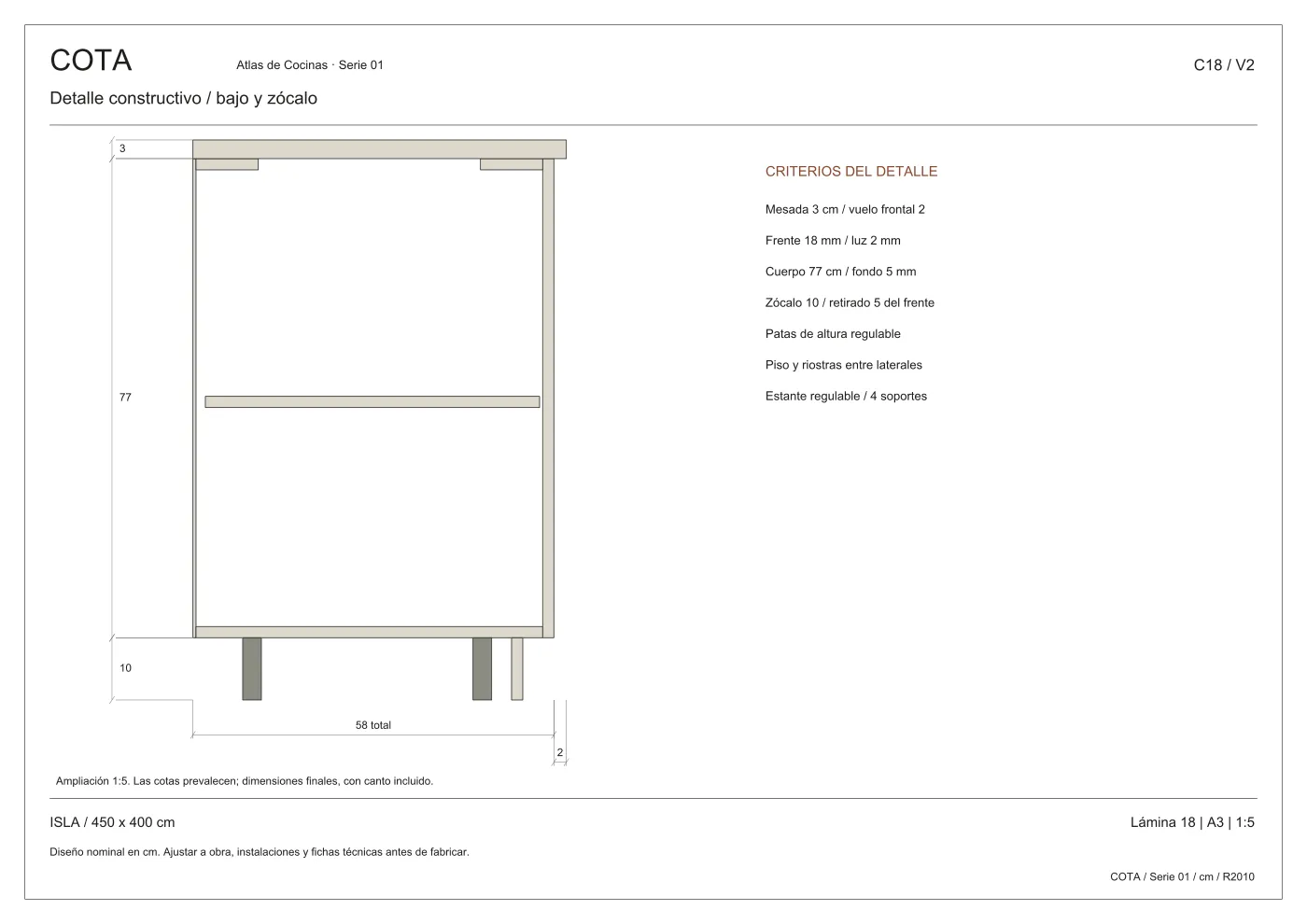

{detalles} detalles de diseño
Tiradores, uñero, perfiles gola, push-open, cajón interior, organizadores, tacho extraíble y esquineros.
Opiniones
Lo que dicen quienes ya lo usan
Precio de lanzamiento hasta el 31/10
Atlas de Cocinas · Serie 01
DXFDWGPDF3D SketchUp
{cocinas} cocinas · más de {laminas} láminas · despiece · modelos 3D · DXF, DWG y PDF · {equipos} equipos
ARS 69.900
ARS 39.900
Quiero el AtlasMercado PagoHasta 3 cuotas
Criterios de diseño
Los criterios con los que se diseñó
Circulación libre frente a los muebles.
Circulación libre entre muebles enfrentados.
Suma máxima de los tres lados del triángulo de trabajo, con lados de 1,20 a 2,70 m.
Mesada de apoyo a ambos lados de la bacha (60 / 45 cm) y del anafe (40 / 30 cm).
Las 24 cocinas fueron chequeadas automáticamente con estos criterios. Son guías profesionales, no normativa.
Garantía
Garantía de 7 días
Descargá los archivos, abrilos en tu programa y comprobá que te sirven. Si no es lo que esperabas, escribinos dentro de los 7 días y te devolvemos el pago.
Preguntas frecuentes
Preguntas frecuentes
¿En qué formatos vienen los archivos?
DXF (R2010), DWG y PDF para los planos, y .dae y .obj para los modelos 3D.
¿Con qué programas funciona?
AutoCAD, Archicad, SketchUp, Revit y LibreCAD. El modelo 3D abre en SketchUp con Archivo › Importar. La guía de uso explica cómo abrir los archivos en cada programa.
¿En qué unidades está dibujado?
Todo está en centímetros.
¿Qué licencia tiene?
Podés usar los archivos en tus proyectos propios. No se pueden redistribuir ni revender.
¿Cómo recibo el Atlas?
De forma inmediata, por mail.
¿Cómo se paga y cómo pido factura?
Se paga con Mercado Pago, con tarjeta en cuotas. Si necesitás factura, pedila por mail después de la compra.
Empezá tu próximo proyecto con la cocina ya dibujada.
{cocinas} cocinas, más de {laminas} láminas, despiece listo para fabricar y modelos 3D para SketchUp, en DXF, DWG y PDF.
ARS 69.900ARS 39.900
Mercado PagoHasta 3 cuotas
